Robotsko zavarivanje je upotreba programibilnih mehaničkih ruku opremljenih plamenikom za zavarivanje, dodavačem žice i senzorskim sustavima za automatsko izvođenje operacija spajanja na metalnim obradcima, bez stalne ljudske intervencije. Robot slijedi unaprijed programirane ili adaptivno očitane putanje, isporučujući zavarivački luk ili zraku kontroliranom brzinom, kutom i unosom energije kako bi proizveo ponovljive, visokokvalitetne zavare pri proizvodnim stopama koje ljudski zavarivač fizički ne može izdržati.
U 2024. globalno robotsko zavarivanje tržište je procijenjeno na približno 8,3 milijarde dolara i predviđa se da će premašiti 14 milijardi dolara do 2030., rastući ukupnom godišnjom stopom od preko 9%. Proizvođači automobilske industrije, teške opreme, brodogradnje i potrošačke elektronike potaknuli su usvajanje, ali tehnologija se sada ubrzano seli u mala i srednja poduzeća jer suradničke robotske platforme smanjuju troškove i složenost ulaska.
Kako funkcionira robotsko zavarivanje: osnovne komponente sustava
A robotsko zavarivanje system je integrirani sklop pet glavnih podsustava koji moraju raditi sinkronizirano kako bi proizveli konzistentan zavar.
1. Ruka robota (manipulator)
Manipulator je mehanički temelj svakog robotsko zavarivanje sustav. Većina robota za zavarivanje koristi zglobnu ruku sa 6 osi, pružajući potpunu slobodu kretanja u trodimenzionalnom prostoru identično ljudskoj ruci i zapešću zajedno. Doseg se obično kreće od 500 mm do preko 3.500 mm ovisno o primjeni, s ponovljivošću od plus ili minus 0,02 do 0,08 mm koje nijedan ljudski zavarivač ne može dosljedno mjeriti tijekom osmosatne smjene.
2. Izvor energije za zavarivanje
Izvor napajanja opskrbljuje i regulira napon luka, jakost struje i valni oblik koji određuju unos topline i profil zrna. Moderno robotsko zavarivanje izvori energije komuniciraju digitalno s kontrolerom robota, dopuštajući programu da prilagodi parametre luka u stvarnom vremenu dok se plamenik kreće oko spojeva različite geometrije ili debljine materijala.
3. Kontroler robota
Kontroler izvršava program zavarivanja, koordinira svih šest osi istovremeno, sinkronizira kretanje robota s pozicionerom ili transporterom i upravlja sigurnosnim blokadama. Moderni kontroleri pohranjuju stotine programa zavarivanja i mogu se prebacivati između brojeva dijelova za manje od dvije sekunde, omogućujući fleksibilnu proizvodnju na zajedničkim linijama.

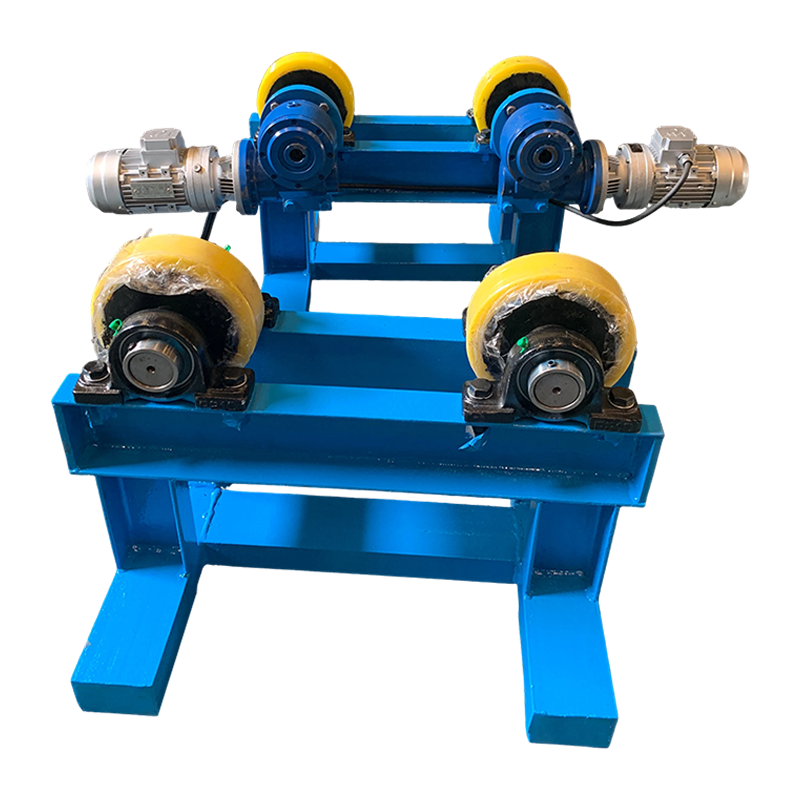

4. Uređivači i pozicioneri
Učvršćivanje drži obradak u poznatom, ponovljivom položaju u odnosu na koordinatni sustav robota. Pozicioneri proširuju radnu ovojnicu robota i omogućuju izvođenje zavara u optimalnom ravnom ili vodoravnom položaju čak i na složenim sklopovima, poboljšavajući kvalitetu zavara i smanjujući izobličenje.
5. Senzor i praćenje šava
Napredno robotsko zavarivanje systems uključiti laserske senzore za vid, senzor napona luka ili senzor kroz luk za otkrivanje stvarne pozicije šava u stvarnom vremenu i ispravljanje putanje plamenika ako se izradak pomaknuo. Praćenje šavova prilagođava se tolerancijama dotjerivanja plus minus 1 do 3 mm bez zaustavljanja proizvodnje.
Koje se vrste procesa zavarivanja koriste u robotskom zavarivanju?
Robotsko zavarivanje je automatizacija bilo kojeg luka, grede ili otporne tehnike kojom se može upravljati pomoću programabilnih parametara. Šest procesa dominira komercijalnim postrojenjima.
MIG/MAG (GMAW) robotsko zavarivanje
Plinsko elektrolučno zavarivanje je najčešći postupak u robotsko zavarivanje sustava širom svijeta, uzimajući u obzir procjenu 65 do 70 posto svih instalacija za robotsko elektrolučno zavarivanje . Potrošna žičana elektroda s kontinuiranim dovodom pojednostavljuje automatizaciju jer je isporuka žice mehanički konzistentna, a stope taloženja visoke. GMAW roboti dominiraju automobilskom karoserijom u bijeloj boji, proizvodnjom konstrukcijskog čelika i proizvodnjom poljoprivredne opreme.
TIG (GTAW) robotsko zavarivanje
Gas Tungsten Arc Welding proizvodi najkvalitetnije zavare od svih lučnih procesa, bez prskanja i s preciznom kontrolom topline. Robotski TIG se koristi za opremu od nehrđajućeg čelika za preradu hrane, zrakoplovne komponente i medicinske uređaje. Uobičajene brzine putovanja od 100 do 300 mm/min su sporiji od MIG-a, ali automatizacija robota eliminira usko grlo u vještinama koje ručni TIG čini toliko radno intenzivnim.
Točkasto (otporno) robotsko zavarivanje
Otporno točkasto zavarivanje je dominantna metoda spajanja u proizvodnji karoserija automobila. Tipično putničko vozilo sadrži 3000 do 5000 pojedinačnih točkastih zavara , gotovo sve napravljene od strane robota. Vrijeme ciklusa po točki je 1 do 3 sekunde, a robotski sustavi mogu izvoditi 400 do 600 točaka na sat kontinuirano.
Lasersko robotsko zavarivanje
Robotsko lasersko zavarivanje proizvodi uski, duboki zavar s minimalnom zonom utjecaja topline i brzinama kretanja do 10 metara u minuti za tanki čelik. Odličan je za hermetičke brtve, spajanje paketa baterija u električnim vozilima i precizna kućišta elektronike gdje se izobličenje mora svesti na minimum.
Lučno zavarivanje topljenom žicom (FCAW)
FCAW koristi cjevastu žicu punjenu fluksom, što omogućuje visoke stope taloženja na debelim strukturnim dijelovima u vanjskim okruženjima gdje je zaštita od plina nepraktična. Robotski FCAW je uobičajen u offshore strukturama, građevinskoj opremi i proizvodnji željezničkih vagona.
Zavarivanje plazma lukom (PAW)
Plazma zavarivanje je visokoenergetska varijanta TIG zavarivanja s većom sposobnošću prodiranja i većom brzinom kretanja. Robotska plazma koristi se za ključaonicu za zavarivanje zrakoplovnih i svemirskih dijelova od titana, cijevi od nehrđajućeg čelika i tlačnih posuda gdje jednoprolazni varovi s punim prodiranjem zamjenjuju postupke s više prolaza.
| Proces | Tipična brzina putovanja | Potrebno je punilo | Razina prskanja | Najbolji materijal | Primarna industrija |
|---|---|---|---|---|---|
| MIG/MAG (GMAW) | 400 do 1.200 mm/min | Da (žica) | Niska do srednja | Čelik, Aluminij | Automobilska, strukturna |
| TIG (GTAW) | 100 do 300 mm/min | Neobavezno | Nijedan | Nehrđajući čelik, titan | Zrakoplovstvo, medicina |
| točka (otpor) | 400 do 600 točaka/h | br | Nijedan | Čelični lim | Automobilska karoserija |
| Laser | Do 10.000 mm/min | Neobavezno | Nijedan | Čelik, EV baterija | EV, Elektronika |
| FCAW | 300 do 900 mm/min | Da (fluksna žica) | Srednje do visoko | Debeli konstrukcijski čelik | Teška izrada |
Opis: Usporedba procesa zavarivanja koji se koriste u robotskim sustavima zavarivanja, pokazujući tipičnu brzinu putovanja, zahtjeve za punjenje, razinu prskanja, najprikladnije materijale i primarnu industrijsku primjenu.
Robotsko zavarivanje naspram ručnog zavarivanja: izravna usporedba
Odluka između robotsko zavarivanje a ručno zavarivanje je u osnovi pitanje volumena, ponovljivosti i ekonomičnosti. Nijedno nije univerzalno superiorno.
| Faktor | Robotsko zavarivanje | Ručno zavarivanje |
|---|---|---|
| Vrijeme uključivanja luka | 85 do 95 posto smjene | 20 do 35 posto smjene |
| Ponovljivost | /- 0,02 do 0,08 mm | /- 0,5 do 2,0 mm (ovisno o vještini) |
| Propusnost | 3 do 5 puta ručna stopa (uobičajeno) | Osnovna linija |
| Stopa defekta zavara | 0,1 do 0,5 posto (optimizirana ćelija) | 2 do 5 posto (prosječni zavarivač) |
| Fleksibilnost postavljanja | Nisko (najbolje za veliku glasnoću) | Visoka (prilagođava se svakom spoju) |
| Minimalna veličina serije | 50 do 500 ili više dijelova (prag ROI-ja) | 1 dio |
| Početna investicija | $80,000 do $500,000 ili više | $5,000 do $30,000 (samo oprema) |
| Potrebna radna vještina | Robot programer i tehničar | Ovlašteni zavarivač (obuka od 3 do 5 godina) |
| Sigurnosni rizik radnika | Nisko (operator izvan ćelije) | Visoko (pare, bljesak luka, opekline) |
Opis: izravna usporedba robotskog zavarivanja u odnosu na ručno zavarivanje kroz devet čimbenika učinka i ekonomskih čimbenika relevantnih za donositelje odluka u proizvodnji.
Zašto proizvođači prihvaćaju robotsko zavarivanje: ključne prednosti
Poslovni argument za robotsko zavarivanje počiva na šest prednosti kompaundiranja koje postaju sve izraženije kako se obujam proizvodnje povećava.
Dosljedna kvaliteta zavara u velikom broju
A robot za zavarivanje izvršava isti kut plamenika, brzinu kretanja, brzinu dodavanja žice i parametre luka na dijelu broj 1 i dijelu broj 10 000 identično. Studije dobavljača prve razine automobilske industrije koji prelaze s ručnog na robotsko MIG zavarivanje dokumentiraju smanjenje stope kvarova od 60 do 80 posto i smanjenje troškova prerade od 40 do 60 posto.
Veće vrijeme uključivanja luka i propusnost
Kvalificiran ručni zavarivač postiže 20 do 35 posto vremena uključenja luka tijekom smjene, a ostatak troši na pozicioniranje, pregled, lomljenje i odmaranje. A robotsko zavarivanje cell s koordiniranim pozicionerom i tijek rada s djelomičnim opterećenjem održava vrijeme uključenja luka od 85 do 95 posto , isporučujući tri do pet puta veću količinu zavarenog metala po satu smjene.
Poboljšana sigurnost radnika
Zavarivanje je jedan od profesionalno najopasnijih proizvodnih procesa. Lučni bljesak uzrokuje trajno oštećenje mrežnice; UV i IR zračenje spaljuje izloženu kožu; dim od zavarivanja sadrži heksavalentni krom, mangan i druge spojeve povezane s respiratornim bolestima. Robotsko zavarivanje pomiče operatera u potpunosti izvan zone luka. Američki ured za radnu statistiku bilježi otprilike 560 000 ozljeda povezanih s zavarivanjem godišnje u radnoj snazi — automatizacija izravno smanjuje tu izloženost.
Smanjeni trošak rada po dijelu
Zapovijedaju certificirani zavarivači 25 do 45 dolara po satu u Sjevernoj Americi i Europi, uključujući beneficije i režijske troškove, robotska MIG ćelija srednjeg dometa od 150.000 USD sveukupno, koja radi u dvije smjene, obično se isplati u 18 do 36 mjeseci kod zamjene dvije pozicije za ručno zavarivanje.
Mogućnost rada 24/7
A robotsko zavarivanje system ne zahtijeva pauze, ne javlja se na bolovanje i ne treba plaćati prekovremeni rad u trećoj smjeni. Pokretanje robotske ćelije u tri smjene daje 21 produktivni sat dnevno u odnosu na 7 do 8 sati ručnog zavarivača, množeći kapacitet faktorom tri iz istog otiska površine.
Materijalna učinkovitost
Jer robotsko zavarivanje isporučuje točno programirani unos topline i volumen žice, eliminira se predimenzioniranje zavara. Studije u proizvodnji konstrukcijskog čelika pokazuju da robotske ćelije smanjuju potrošnju žice za 15 do 25 posto po spoju u usporedbi s ručnom praksom na istom crtežu, izravno smanjujući troškove materijala i deformacije nakon zavarivanja.
Koje industrije koriste robotsko zavarivanje i za koje primjene?
Robotsko zavarivanje je prodro u gotovo svaku metalnu industriju. Tablica u nastavku pokazuje gdje je usvajanje najveće i koje aplikacije potiču ulaganja.
| Industrija | Primjena primarne robotske zavarivanja | Dominantni proces | Razina usvajanja |
|---|---|---|---|
| Automobilizam | Karoserija u bijelom, šasija, auspuh | Spot, MIG, Laser | Vrlo visoka (90% ili više automatizirano) |
| Teška oprema | Okviri, grane, kante, osovine | MIG, FCAW | visoko |
| Aerospace | Strukture od titana, spremnici goriva | TIG, plazma, laser | Srednje do visoko |
| Brodogradnja | Paneli trupa, ukrućenja, cijevi | PILA, FCAW | srednje |
| Potrošačka elektronika | Kućišta, baterije | Laser, Micro-TIG | visoko |
| Nafta i plin | Obodni zavari cjevovoda, tlačne posude | TIG, MIG, ŠAPA | srednje |
Opis: Industrije koje koriste robotske sustave za zavarivanje s primarnim područjima primjene, dominantnim procesima i relativnom razinom usvajanja automatizacije u svakom sektoru.
Koliko košta robotski sustav za zavarivanje?
Ukupni trošak a robotsko zavarivanje instalacija uvelike varira ovisno o procesu, propusnosti i složenosti integracije. Razumijevanje cjelokupne slike troškova ključno je za točan poslovni slučaj.
- Početni cobot MIG ćelija: 50.000 do 90.000 dolara. Uključuje kolaborativnu robotsku ruku (obično nosivost od 6 do 10 kg), MIG izvor napajanja, osnovni paket gorionika i jednostavno učvršćenje za stol. Prikladno za male količine, jednostavnu geometriju spojeva u malim i srednjim poduzećima.
- Standardna industrijska MIG ćelija: 120.000 do 250.000 dolara. Potpuno industrijski robot sa 6 osi, digitalni izvor napajanja, automatski rezač žice i čistač gorionika, sigurnosna ograda, osnovni pozicioner i programiranje. Pokriva većinu aplikacija za proizvodnju srednjeg volumena.
- Visokoproizvodna ćelija s dvije stanice: 250.000 do 500.000 dolara. Raspored s dvije stanice sa servo pozicionerom koji jednoj stanici omogućuje punjenje dok druga zavariva, održavajući vrijeme uključenja luka iznad 90 posto. Standard za automobilsku razinu 1 i strukturnu izradu iznad 500 dijelova dnevno.
- Laserska robotska ćelija: 400.000 do 1.500.000 dolara. Vlaknasti laserski izvor (obično 2 do 10 kW), robot visoke točnosti, sigurnosno kućište lasera, vizualno navođenje i ekstrakcija dima. Potreban za spajanje EV baterija i preciznu elektroniku.
- Potpuno automatizirana linija s pokretnim trakama i vidom: 1.000.000 USD do 10.000.000 USD ili više. Linije s više robota s automatiziranim ubacivanjem dijelova, inline inspekcijom i MES integracijom. Tipično za autolimarske radionice i proizvodnju bijele tehnike.
Programiranje, puštanje u pogon, obuka operatera i tekuće održavanje dodaju 15 do 25 posto troškova opreme godišnje u prve tri godine rada. Uzimajući ih u obzir, dobiva se realističniji izračun povrata nego sama cijena opreme.
Često postavljana pitanja o robotskom zavarivanju
P: Za što je robotsko zavarivanje najprikladnije?
Robotsko zavarivanje pruža najveću vrijednost na zavarenim spojevima velikog volumena koji se ponavljaju s konzistentnom geometrijom dijela i predvidljivim uklapanjem. Idealna primjena ima veličine serija iznad 200 do 500 dijelova, tipove zavarenih spojeva koji se ponavljaju na svim dijelovima i dosljednost dimenzija u ulaznim komponentama. Industrije koje odgovaraju ovom profilu postižu najveći ROI. Mala količina, visoko prilagođena ili jednokratna izrada općenito ne opravdava troškove postavljanja robotske automatizacije.
P: Koliko je vremena potrebno za programiranje robotske ćelije za zavarivanje za novi dio?
Vrijeme programiranja ovisi o složenosti dijela. Mogao bi biti potreban jednostavan nosač s četiri kratka zavara 2 do 4 sata koristeći teach-pendant metode. Složeni strukturni zavar s 30 spojeva u više ravnina može zahtijevati 2 do 5 dana . Softver za izvanmrežno programiranje (OLP) koji simulira putanju zavarivanja na računalu prije preuzimanja na robota može smanjiti vrijeme programiranja na robotu za 60 do 80 posto i standardna je praksa za složene dijelove u okruženjima visoke miješanosti.
P: Zamjenjuje li robotsko zavarivanje ljudske zavarivače u potpunosti?
Robotsko zavarivanje ne eliminira potrebu za ljudskom stručnošću u zavarivanju. Kvalificirani zavarivači potrebni su za programiranje robota, kvalificiranje postupaka zavarivanja, obavljanje pregleda prvog artikla, rukovanje iznimnim dijelovima i održavanje opreme. Jedan robot tehničar ili inženjer za zavarivanje nadzire ono što je prije zahtijevalo tri do pet ručnih zavarivača. Manjak kvalificiranih zavarivača u SAD-u, Europi i Japanu zapravo je jedna od primarnih sila koja ubrzava robotsko zavarivanje usvajanje jer populacija iskusnih zavarivača odlazi u mirovinu brže nego što ih novi sudionici zamjenjuju.
P: Koja je razlika između robota za zavarivanje i cobota za zavarivanje?
Tradicionalna industrija robot za zavarivanje radi velikom brzinom unutar sigurnosno ograđene ćelije i uzrokuje ozbiljne ozljede ako čovjek uđe u njegov radni omotač tijekom rada. Kolaborativni robot za zavarivanje (cobot) koristi senzor sile-momenta i spojeve s ograničenom snagom kako bi sigurno radio uz ljude bez jake zaštite. Coboti žrtvuju nešto brzine, ali dramatično smanjuju cijenu i otisak instalacije. Koboti trenutno predstavljaju otprilike 5 do 10 posto svih instalacija robota za zavarivanje ali segment raste više od 20 posto godišnje.
P: Može li robotsko zavarivanje obraditi aluminij i nehrđajući čelik ili samo meki čelik?
Robotsko zavarivanje intenzivno se koristi na aluminiju, nehrđajućem čeliku, titanu, nehrđajućem dupleksu i legurama nikla, kao i na mekim i čelicima visoke čvrstoće. Svaki materijal zahtijeva specifične skupove procesnih parametara i sastave zaštitnih plinova, ali hardver robota ne ovisi o materijalima. Aluminij posebno ima koristi od robotskog MIG zavarivanja jer je ljudskim zavarivačima teško održati stalni kut gorionika i brzinu kretanja potrebne za upravljanje visokom toplinskom vodljivošću aluminija i tendencijom poroznosti kod dugih spojeva ili velikih volumena dijelova.
Zašto je robotsko zavarivanje budućnost proizvodnje metala
Robotsko zavarivanje prešao s tehnologije dostupne samo velikim montažerima automobila na onu koja je ekonomski održiva za proizvođače srednje veličine i, sve više, male trgovine. Cijene industrijskih robotskih ruku približno su pale 50 posto u realnom iznosu tijekom proteklih 20 godina , dok troškovi kvalificirane radne snage i dalje rastu, a manjak zavarivača se produbljuje. Rastući zahtjevi kupaca za dokumentiranom kvalitetom zavara čine slučaj automatizacije sve uvjerljivijim svake godine.
Gledajući unaprijed, sljedeća generacija robotsko zavarivanje technology oblikuju tri konvergentna razvoja: prilagodljivo praćenje šavova temeljeno na umjetnoj inteligenciji koje se nosi s lošim prilagodbama koje su prethodno zahtijevale ljudsku prosudbu; digitalna dvostruka simulacija koja potvrđuje cjelokupne programe zavarivanja prije izrade fizičkog dijela; i platforme mobilnih robota koje uvode automatizaciju zavarivanja u velike fiksne strukture kao što su brodovi, tlačne posude i dijelovi tornjeva za vjetar.
Za proizvođače koji procjenjuju hoće li robotsko zavarivanje prikladno za njihov rad, praktična polazna točka su podaci o proizvodnji: broj zavarenih spojeva po dijelu, godišnji volumen, trenutna stopa prerade i opterećeni trošak ručnog zavarivačkog rada. S ta četiri broja, vjerodostojan ROI model može se izgraditi u satima, a u većini današnjih proizvodnih okruženja srednjeg opsega brojke odlučujuće idu u prilog automatizaciji.
